깨끗하고 안정적인 음질 연출! FM 라디오 수신기 모듈을 이용한 다양한 용도 추천

본 포스팅은 해당 업체에서 활동의 일환으로 일정의 수수료를 제공받습니다.

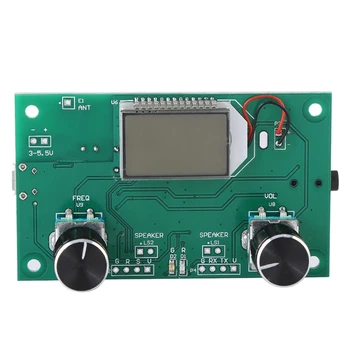

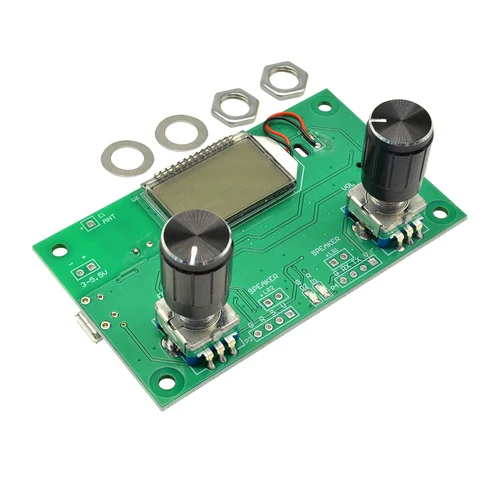

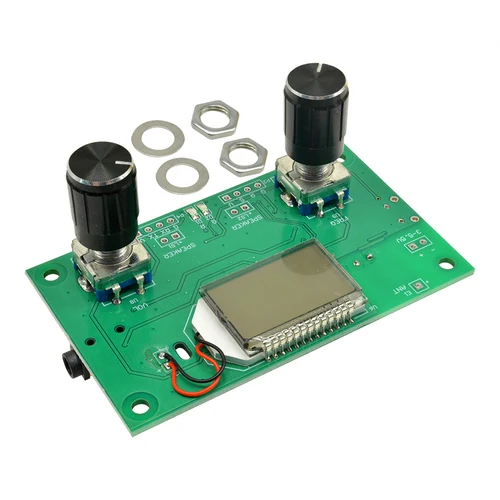

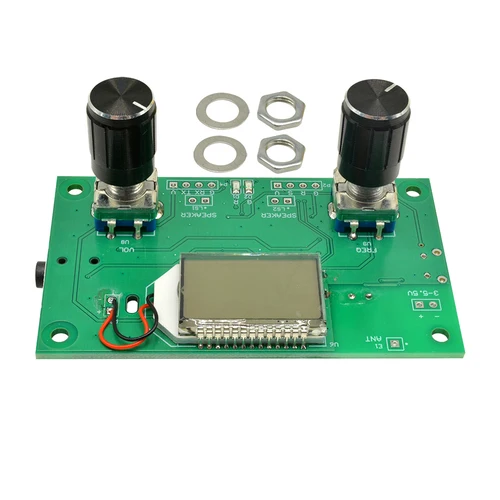

FM 라디오 수신기 모듈은 다양한 전자 제품에 사용할 수 있는 편리한 장치입니다. 87-108MHz 주파수 변조 스테레오 수신 보드를 탑재하여 깨끗하고 안정적인 음질을 연출하며, LCD 디지털 디스플레이를 통해 현재 주파수나 주요 설정 항목을 명확하게 확인할 수 있습니다. 또한, 3-5V DSP PLL 전원과 3WX2 채널 오디오 파워 앰프가 내장되어 있어 사용에 편한 제품입니다.

작동 전원 및 안테나 연결 방법

FM 라디오 수신기 모듈은 Micro USB 인터페이스를 통해 컴퓨터 USB로 전원을 공급할 수 있습니다. 또한, 모듈의 해당 포트(PCB 보드에 표시)-및 +를 각각 전원 공급 장치(배터리)의 음극 및 양극 단자에 연결하여 사용할 수 있습니다. 필터가 없는 스위칭 전원 공급 장치는 사용하지 않는 것이 좋습니다.

FM 신호를 더 잘 수신하기 위해서는 75cm 길이의 채찍 안테나를 연결하는 것이 좋습니다. FM_ANT 포트를 통해 안테나를 연결하면 됩니다.

헤드폰/스피커 출력 및 볼륨/주파수 조정

라디오 수신기 모듈은 3WX2 채널 오디오 파워 앰프를 탑재하고 있어 스피커를 연결할 수 있습니다. 스피커 포트에 연결하기 위해서는 4Ω/3W 스피커를 사용하는 것이 좋습니다. 헤드폰을 사용할 때는 이어폰을 삽입하면 오디오가 자동으로 이어폰 채널로 전환되고 스피커 채널이 자동으로 닫힙니다.

볼륨 및 주파수 조정은 모듈의 VOL 인코더와 FRE 인코더를 통해 이루어집니다. VOL 인코더를 돌려 볼륨을 조절하면 LCD 화면에 볼륨 레벨이 표시됩니다. FRE 인코더를 돌려 수신 주파수를 조정하면 LCD 화면에 현재 주파수가 표시됩니다.

자동 채널 검색, 음소거 및 자동 스켈치 스위치 기능

라디오 수신기 모듈의 자동 채널 검색 기능을 이용하면 로컬 라디오 방송국을 자동으로 검색할 수 있습니다. FRE인코더를 짧게 누르면 검색이 시작되며 유효한 라디오 방송국이 발견되면 검색이 중지됩니다.

음소거 기능은 VOL 노브를 아래로 짧게 눌러 사용할 수 있습니다. 음소거/비음소거 전환이 가능합니다.

자동 스켈치 스위치는 VOL 노브를 길게 눌러 켜거나 끌 수 있습니다. 자동 스켈치가 켜지면 LCD 디스플레이에 ON 문구가 나타나고, 꺼지면 OFF 문구가 나타납니다.

자동 스켈치 임계값 조정 및 직렬 포트 연결

자동 스켈치가 켜져 있을 때는 FRE 노브를 길게 눌러 자동 스켈치 임계값 조정 인터페이스로 들어갈 수 있습니다. VOL 노브를 회전하여 특정 용도에 따라 자동 스켈치 임계값을 조정합니다. 조정 범위는 0-15이며 값이 클수록 임계 값이 높아지고 시그널이 약해지면 음소거되기 쉽고 반대의 경우입니다.

라디오 수신기 모듈은 직렬 포트를 통해 컴퓨터에 연결하여 제어할 수 있습니다. 모듈의 직렬 포트를 연결한 후 직렬 포트 컨트롤 프로그램을 사용하여 모듈의 설정을 변경하거나 제어할 수 있습니다.
